WR-D-21 – Wytyczne wyznaczania skrajni dróg zamiejskich i ulic

Wytyczne WR-D-21 to kluczowy dokument techniczny, który szczegółowo określa zasady wyznaczania przestrzeni wolnej od przeszkód nad i wzdłuż poszczególnych części drogi. Jest to fundamentalna wiedza dla każdego projektanta, zarządcy drogi i wykonawcy, ponieważ prawidłowo zdefiniowana skrajnia drogi gwarantuje bezpieczeństwo wszystkim uczestnikom ruchu oraz chroni infrastrukturę przed uszkodzeniem. Niniejsze opracowanie stanowi kompendium wiedzy na temat standardów zawartych w tym dokumencie.

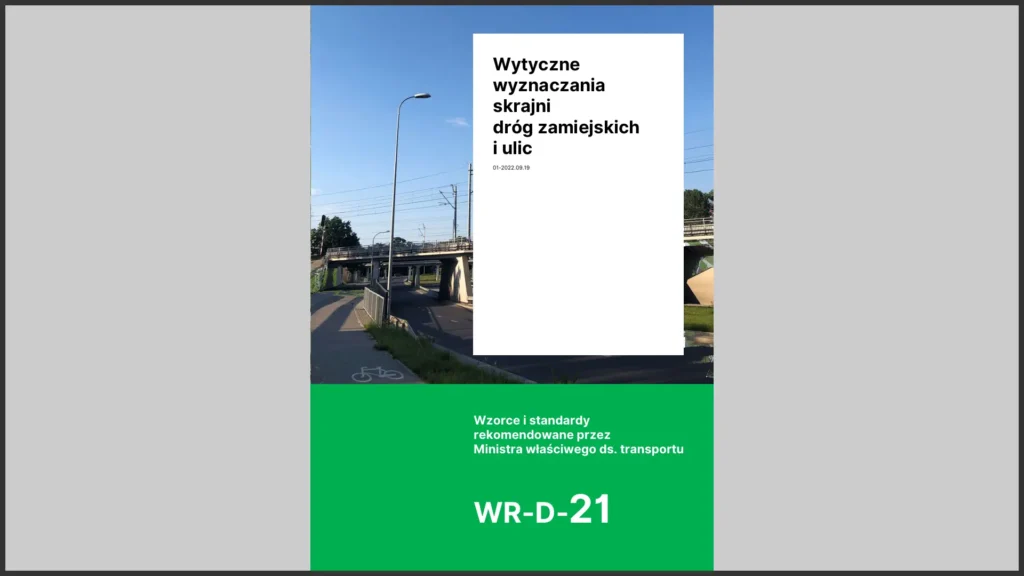

Strona tytułowa dokumentu WR-D-21 – Wytyczne wyznaczania skrajni dróg zamiejskich i ulic.
Strona tytułowa dokumentu WR-D-21.
  • Symbol: WR-D-21
  • Obowiązuje od: 19 września 2022 r.
  • Status: Wzorzec i standard do dobrowolnego stosowania
  • Rekomendowane przez: Ministra Infrastruktury

Czym jest i jaki cel ma WR-D-21?

Głównym celem wytycznych jest ujednolicenie standardów planowania, projektowania i eksploatacji dróg publicznych w zakresie skrajni drogowej. Dokument zawiera precyzyjne zasady wyznaczania skrajni dla różnych elementów pasa drogowego – od jezdni, przez chodniki i drogi dla rowerów, aż po torowiska tramwajowe. Jego stosowanie ma na celu ułatwienie współpracy między projektantami a zarządcami dróg oraz zapewnienie spójności technicznej realizowanych inwestycji.

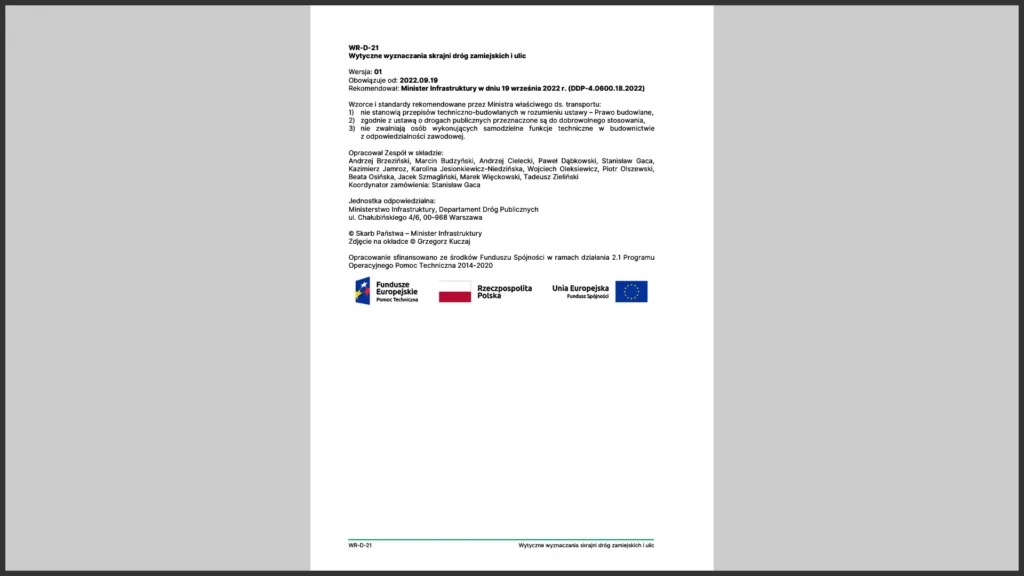

Strona redakcyjna wytycznych WR-D-21 z danymi o wersji i autorach.
Strona redakcyjna dokumentu WR-D-21 – dane o wersji, autorach i finansowaniu.

Kluczowe Zagadnienia w WR-D-21

Struktura dokumentu w sposób metodyczny prowadzi przez wszystkie aspekty związane z wyznaczaniem skrajni drogowej:

  • Przedmiot i zakres stosowania
  • Wykaz opracowań powołanych
  • Definicje i objaśnienia skrótów
  • Charakterystyka i wymagania podstawowe
  • Skrajnia jezdni
  • Skrajnia chodnika
  • Skrajnia drogi dla rowerów lub drogi dla pieszych i rowerów
  • Tramwajowa skrajnia budowli
  • Skrajnia pasa technologicznego
  • Skrajnia strefy bez przeszkód
  • Skrajnia chodnika dla obsługi
  • Sąsiadowanie skrajni

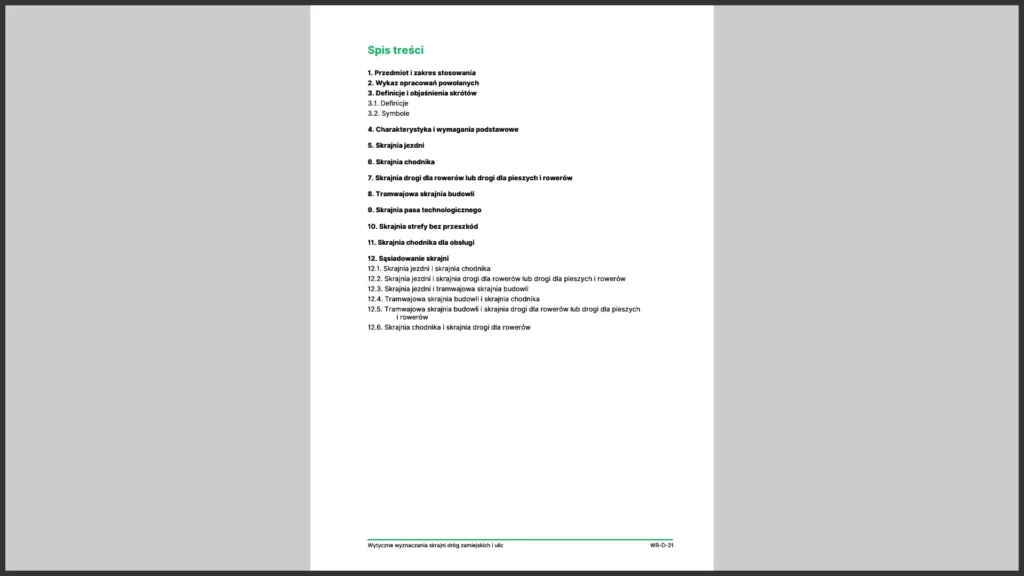

Spis treści dokumentu WR-D-21 – Wytyczne wyznaczania skrajni dróg zamiejskich i ulic.
Spis treści dokumentu WR-D-21 – Wytyczne wyznaczania skrajni dróg zamiejskich i ulic.

Kluczowe Definicje z WR-D-21

Poniżej znajdziesz wyjaśnienie najważniejszych pojęć wprowadzonych w tych wytycznych. Pełną, interaktywną bazę ponad 100 terminów znajdziesz w naszym Słowniku Pojęć Drogowych WR-D.

  • Skrajnia drogi – Przestrzeń nad drogą, wolna od przeszkód trwałych i czasowych, przeznaczona do prowadzenia ruchu drogowego.
  • Pas bezpieczeństwa – Pas terenu wolny od przeszkód, oddzielający przestrzeń przeznaczoną do ruchu od innych przestrzeni lub obiektów. Stanowi on część skrajni jezdni oraz skrajni drogi dla rowerów.
  • Skrajnia jezdni – Skrajnia obejmująca jezdnię oraz, w zależności od występowania, część pobocza o nawierzchni twardej, opaskę wewnętrzną czy zatoki postojowe i przystankowe.
  • Skrajnia chodnika – Skrajnia wyznaczana na każdej drodze dla pieszych oraz peronach przystankowych. Jej szerokość jest równa szerokości chodnika.
  • Tramwajowa skrajnia budowli – Skrajnia wyznaczana na każdym torze tramwajowym, której wymiary zależą m.in. od szerokości taboru.

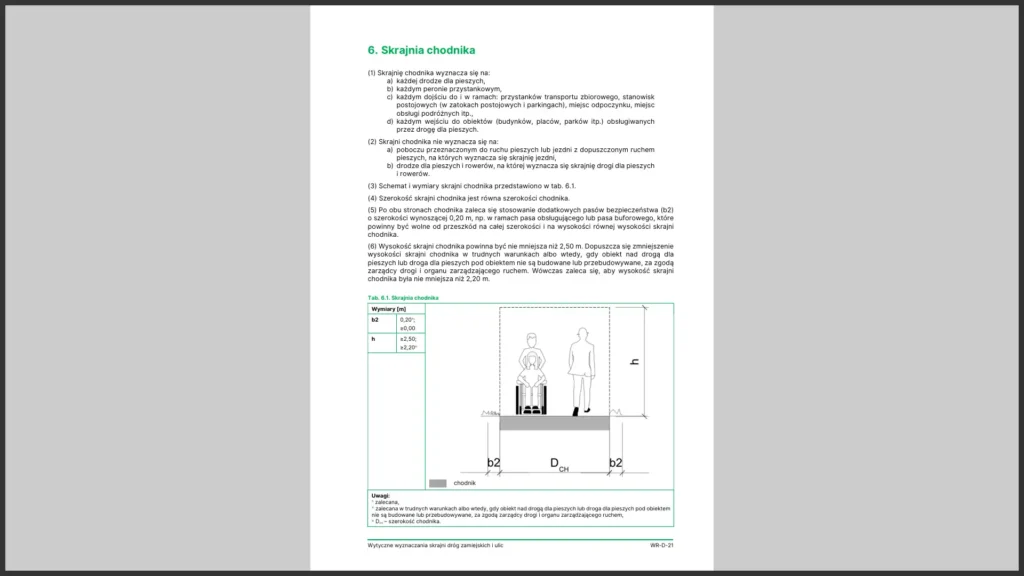

Schemat skrajni chodnika z wytycznych WR-D-21, pokazujący wymiary i pasy bezpieczeństwa.
Wyznaczanie skrajni chodnika – wyciąg z wytycznych WR-D-21, rozdział 6.

Analiza kluczowych założeń wytycznych

Hierarchia i podział skrajni

Wytyczne WR-D-21 jasno systematyzują pojęcie skrajni, dzieląc ją na komponenty przypisane do konkretnych części drogi (jezdnia, chodnik, droga dla rowerów, torowisko itp.). Takie podejście ułatwia precyzyjne projektowanie przekrojów drogowych, zwłaszcza w skomplikowanych warunkach miejskich, gdzie wiele różnych funkcji musi zmieścić się w ograniczonym pasie drogowym. Dokument szczegółowo reguluje także zasady ich wzajemnego sąsiadowania, podkreślając, że poszczególne skrajnie nie mogą na siebie nachodzić.

Wpływ klasy drogi na wysokość skrajni

Dokument różnicuje wymagania dotyczące wysokości skrajni w zależności od klasy drogi. Minimalna wysokość skrajni jezdni dla dróg klasy A i S wynosi 5,00 m (lub 4,70 m w trudnych warunkach), podczas gdy dla dróg niższych klas (GP, G, Z, L, D) standardem jest 4,50 m, z możliwością dalszych obniżeń po uzyskaniu odpowiednich zgód. To elastyczne podejście pozwala na optymalizację kosztów budowy obiektów inżynierskich na drogach o mniejszym znaczeniu, przy jednoczesnym zachowaniu najwyższych standardów na kluczowych trasach.

Znaczenie dla Inżynierów i Projektantów

Dla praktyków inżynierii drogowej, WR-D-21 jest podstawowym narzędziem pracy. Ujednolica ono terminologię i wymiary, co jest niezbędne do tworzenia spójnej i bezpiecznej infrastruktury. Precyzyjne schematy i tabele zawarte w dokumencie stanowią gotowe wzorce do zastosowania w projektach budowlanych i wykonawczych, minimalizując ryzyko błędów i niejednoznaczności. Stosowanie tych wytycznych zapewnia, że projektowana przestrzeń będzie dostosowana do potrzeb wszystkich użytkowników i typów pojazdów dopuszczonych do ruchu.

Podsumowanie

Wytyczne WR-D-21 to kompleksowy standard, który porządkuje jedno z najważniejszych zagadnień w projektowaniu dróg i ulic – prawidłowe wyznaczenie skrajni. Dzięki szczegółowym zasadom, schematom i definicjom, dokument ten stanowi nieocenioną pomoc w tworzeniu bezpiecznej, funkcjonalnej i trwałej infrastruktury drogowej. Jego dobrowolne stosowanie jest wyrazem najwyższej staranności zawodowej i dbałości o jakość przestrzeni publicznej.

Materiały Dodatkowe i Źródła

  • Zespół opracowujący: Andrzej Brzeziński, Marcin Budzyński, Andrzej Cielecki, Paweł Dąbkowski, Stanisław Gaca, Kazimierz Jamroz, Karolina Jesionkiewicz-Niedzińska, Wojciech Oleksiewicz, Piotr Olszewski, Beata Osińska, Jacek Szmagliński, Marek Więckowski, Tadeusz Zieliński.
  • Koordynator: Stanisław Gaca.
  • Pobierz Oficjalny Dokument: Pobierz WR-D-21 ze strony Ministerstwa Infrastruktury
  • Zobacz także: W dokumencie powołano się na: Ustawę - Prawo o ruchu drogowym.

Opracowano na podstawie: WR-D-21 Wytyczne wyznaczania skrajni dróg zamiejskich i ulic, Wersja: 01, Obowiązuje od: 2022.09.19, WR-D-21-01-20220919_tekst.pdf
