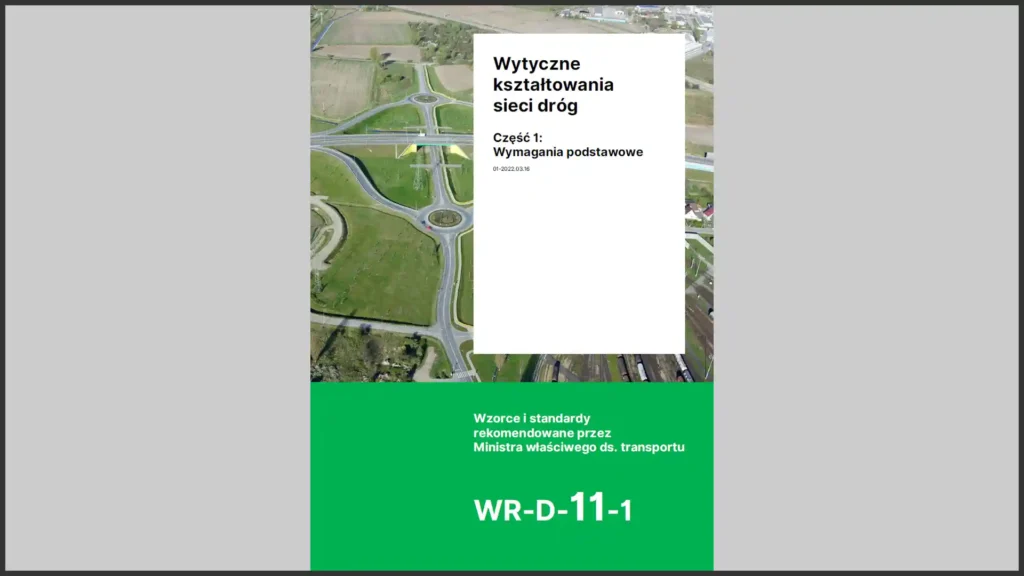

WR-D-11-1 – Wytyczne kształtowania sieci dróg.
Część 1: Wymagania podstawowe

Czym jest i jaki cel ma WR-D-11-1?

WR-D-11-1 – Wytyczne kształtowania sieci dróg. Część 1: Wymagania podstawowe określa zasady planowania rozwoju sieci dróg publicznych w powiązaniu z planowaniem transportu i zagospodarowania przestrzennego. Głównym celem wytycznych jest ujednolicenie zasad kształtowania struktury funkcjonalnej i technicznej sieci drogowej. Dokument uwzględnia rzeczywiste zachowania uczestników ruchu drogowego oraz potrzeby wynikające z obsługi jednostek osadniczych i nieruchomości będących generatorami ruchu.

Celami pośrednimi wytycznych są m.in. zapewnienie pożądanych warunków dostępności ośrodków osadniczych, zróżnicowanie funkcji połączeń w sieci drogowej, tworzenie planistycznych warunków dla projektowania spełniającego standardy bezpieczeństwa ruchu drogowego oraz integracja planowania sieci drogowej z innymi podsystemami transportu.

Zaleca się stosowanie wytycznych na wszystkich poziomach administracji rządowej i samorządowej przy wykonywaniu opracowań planistycznych, planów rozwoju sieci dróg publicznych oraz studiów i projektów budowy lub przebudowy dróg.

Główne cele wytycznych to:

• Ujednolicenie zasad planowania sieci drogowej: Kształtowanie spójnej struktury funkcjonalnej i technicznej sieci dróg publicznych.
• Zapewnienie dostępności transportowej: Zapewnienie pożądanych warunków dostępności jednostek osadniczych różnej rangi i nieruchomości.
• Dopasowanie funkcji połączeń: Zróżnicowanie funkcji połączeń w sieci drogowej w dostosowaniu do ich rzeczywistej roli.
• Tworzenie warunków dla bezpieczeństwa ruchu drogowego: Uwzględnianie standardów BRD oraz zasad dróg samowyjaśniających.
• Racjonalne zarządzanie siecią dróg: Wskazywanie priorytetów rozbudowy, przebudowy i utrzymania sieci.
• Integracja systemów transportowych: Powiązanie planowania sieci drogowej z transportem zbiorowym, rowerowym i pieszym.

Kluczowe zagadnienia w WR-D-11-1

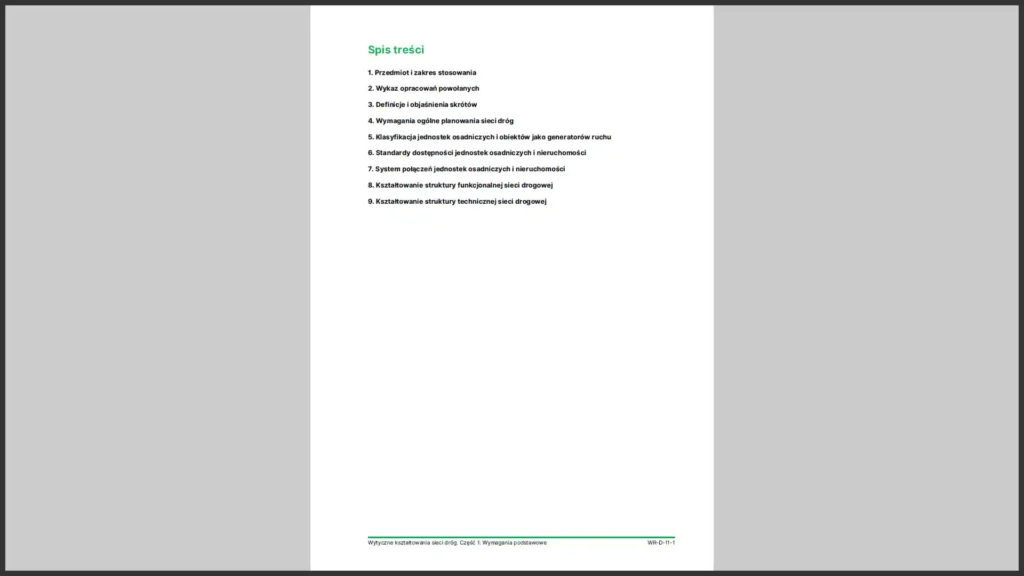

Struktura dokumentu obejmuje kompleksowe zagadnienia związane z planowaniem i kształtowaniem sieci drogowej:

• Przedmiot i zakres stosowania: Określenie zasad i celów planowania sieci dróg publicznych.
• Wykaz opracowań powołanych: Wskazanie aktów prawnych stanowiących podstawę wytycznych.
• Definicje i objaśnienia skrótów: Ujednolicenie pojęć stosowanych w planowaniu sieci drogowej.
• Wymagania ogólne planowania sieci dróg: Zasady integracji planowania, bezpieczeństwa ruchu i zrównoważonego rozwoju.

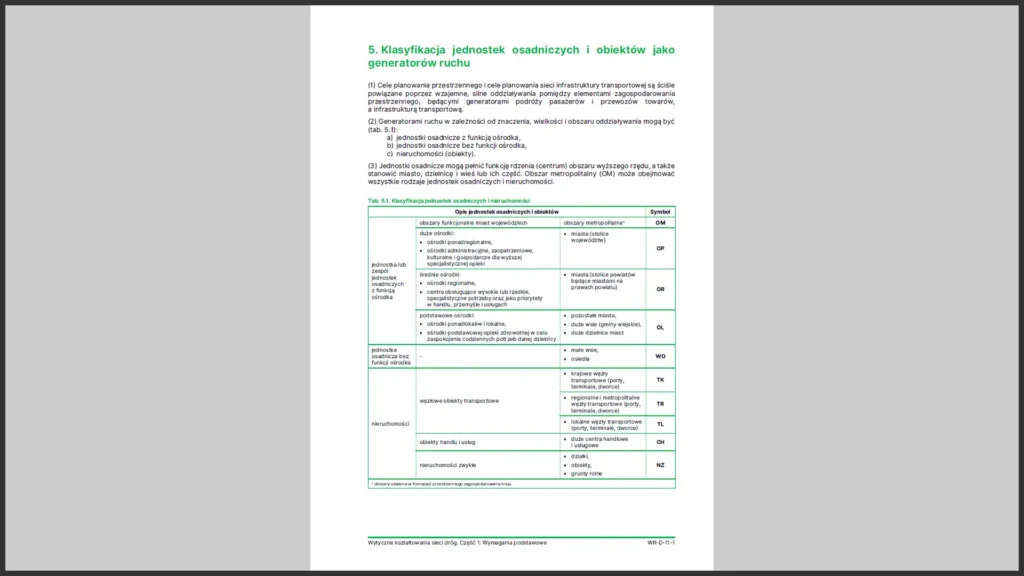

• Klasyfikacja jednostek osadniczych i obiektów: Określenie generatorów ruchu i ich znaczenia w sieci.
• Standardy dostępności: Określenie pożądanych czasów podróży jako miary jakości sieci.
• System połączeń: Hierarchizacja połączeń według poziomu ważności.
• Struktura funkcjonalna sieci: Klasyfikacja dróg według kategorii i podkategorii.
• Struktura techniczna sieci: Powiązanie funkcji drogi z klasą, typem i parametrami technicznymi.

Kluczowe definicje z WR-D-11-1

Poniżej znajdziesz wybrane definicje zawarte w wytycznych WR-D-11-1. Pełną, interaktywną bazę terminów znajdziesz w naszym
Słowniku Pojęć Drogowych WR-D  oraz inne aplikacje w Pulpit Inżyniera Drogownictwa | Biblioteka Narzędzi.

Definicje WR-D-11-1:

• Funkcja drogi – funkcja połączenia wynikająca z rangi łączonych jednostek osadniczych i odległości między nimi.
• Sieć drogowa – układ połączonych ze sobą dróg, przeznaczony dla ruchu pojazdów i pieszych, składający się z węzłów sieciowych i połączeń między tymi węzłami.
• Jednostka osadnicza – wyodrębniony przestrzennie teren zabudowy mieszkaniowej wraz z obiektami infrastruktury technicznej, zamieszkany przez ludzi.
• Planowanie sieci drogowej – dział planowania transportu w zakresie rozwoju i przekształcania sieci drogowej, służący określeniu jej struktury funkcjonalnej i technicznej.
• Typ drogi – klasyfikacja w ramach tej samej klasy drogi uwzględniająca położenie drogi względem terenu zabudowy.

Dopuszczalne klasy dróg w zależności od kategorii

Zrozumienie powiązania kategorii administracyjnej z klasą techniczną jest pierwszym krokiem w procesie planowania. Poniższa tabela przedstawia dopuszczalne klasy dróg dla poszczególnych kategorii, co pozwala na uniknięcie błędów formalno-prawnych już na etapie koncepcji.

Klasy i typy dróg (opracowano na podstawie WR-D-11-1 ).

Klasy i typy dróg w strukturze technicznej (Tabela 9.1)

Wytyczne WR-D-11-1 wprowadzają jednoznaczny podział dróg ze względu na ich położenie względem terenu zabudowy oraz funkcję względem otoczenia. Każda droga publiczna (poza autostradami i drogami ekspresowymi, które są zawsze drogami zamiejskimi) musi zostać przypisana do jednego z dwóch typów: droga zamiejska lub ulica.

Klasy i typy dróg (opracowano na podstawie Tab. 9.1 ).

Charakterystyka typów dróg według WR-D-11-1

Podział na drogi zamiejskie i ulice ma kluczowe znaczenie dla doboru parametrów technicznych i projektowych:

• Drogi zamiejskie: Przeznaczone głównie do obsługi ruchu na duże odległości, gdzie priorytetem jest mobilność, wysoka i jednolita prędkość oraz nieprzerwany przepływ ruchu.

• Ulice: Znajdują się w obszarach zabudowanych, gdzie droga pełni silną funkcję dostępności, obsługując tereny przyległe. Charakteryzują się mniejszą prędkością ruchu dla zapewnienia bezpieczeństwa wszystkich uczestników, w tym pieszych i rowerzystów.

• Zasada hierarchizacji: Klasy A, S, GP, G i Z tworzą podstawowy układ dróg, natomiast klasy L i D stanowią układ obsługujący.

• Wybór klasy: Na wybór klasy drogi wpływa jej funkcja (wynikająca z kategorii), typ drogi oraz zasięg ruchu (np. międzynarodowy, regionalny czy lokalny).

Powiązanie klasyfikacji funkcjonalnej i technicznej (Tabela 9.3)

Poniższa tabela przedstawia standardowe powiązania pomiędzy kategorią drogi a jej klasą techniczną i typem. Jest to kluczowe narzędzie do eliminacji błędów projektowych na etapie planowania.

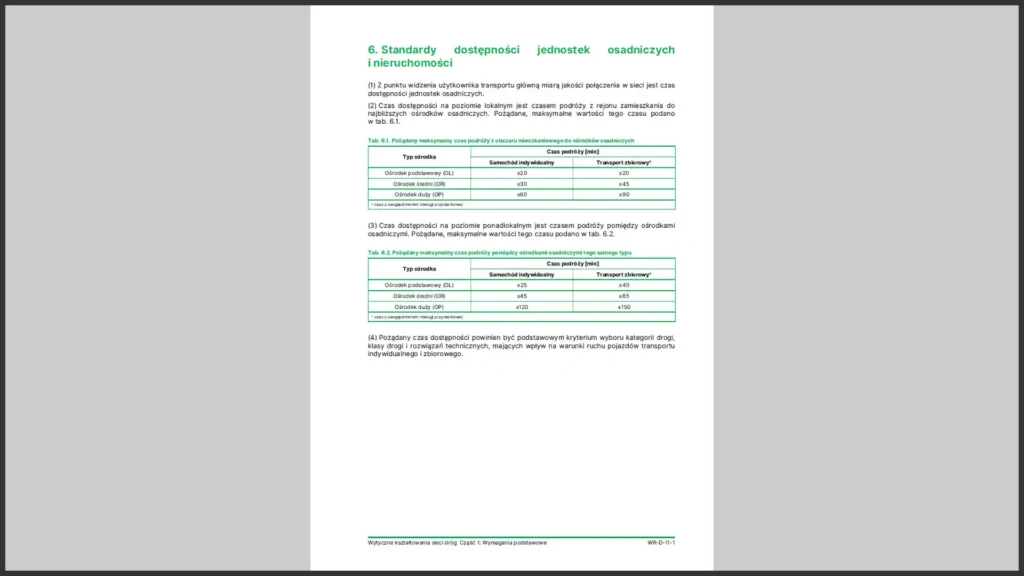

Standardy dostępności – czasy podróży

Z punktu widzenia użytkownika transportu główną miarą jakości połączenia w sieci jest czas dostępności jednostek osadniczych.
Czas dostępności na poziomie lokalnym jest czasem podróży z rejonu zamieszkania do najbliższych ośrodków osadniczych.

Tabela pożądanych maksymalnych czasów podróży do ośrodków osadniczych (opracowano na podstawie Tab. 6.1 ).

Parametry techniczne i prędkości do projektowania

Klasy i typy dróg powinny istotnie różnić się typową długością, standardową dostępnością i prędkością do projektowania. Zalecane wartości tych parametrów przedstawiono w tab. 9.2.
Szczegółowe warunki dostępności drogi i dopuszczalne zakresy prędkości do projektowania zawarte są w przepisach techniczno-budowlanych oraz w WR-D-22-1.

Zestawienie ogólnych parametrów w klasach i typach dróg (opracowano na podstawie Tab. 9.2 ).

Analiza kluczowych założeń wytycznych

Struktura funkcjonalno-techniczna sieci drogowej

WR-D-11-1 wprowadza dwuetapową procedurę ustalania struktury sieci drogowej. W pierwszym etapie określana jest funkcja drogi poprzez ustalenie jej kategorii i podkategorii. W drugim etapie ustalany jest standard techniczny drogi, obejmujący klasę i typ drogi. Funkcja drogi powinna decydować o standardach technicznych oraz poziomie kontroli dostępu. Takie podejście ma na celu dostosowanie parametrów technicznych do rzeczywistej roli drogi w sieci.

Problemy obowiązującego systemu klasyfikacji dróg

Wytyczne wskazują na ograniczenia wynikające z obowiązującego systemu prawnego. Kategoria drogi jest powiązana zarówno z funkcją połączenia, jak i poziomem administracji, co utrudnia jednoznaczne określenie rzeczywistej funkcji drogi. Klasa drogi, szczególnie na obszarach miejskich, bywa niedostosowana do charakteru zagospodarowania terenu. Relacje pomiędzy kategoriami i klasami dróg ulegają zmianom w procesach administracyjnych. WR-D-11-1 porządkuje te zależności poprzez wprowadzenie spójnej struktury funkcjonalno-technicznej.

Znaczenie dla Inżynierów i Projektantów

Dla inżynierów ruchu, projektantów dróg i audytorów BRD wytyczne WR-D-11-1 stanowią podstawowy dokument planistyczny. Porządkują one proces podejmowania decyzji na etapie planowania i rozwoju sieci drogowej. Dokument stanowi punkt odniesienia przy analizach dostępności, hierarchizacji połączeń oraz doborze parametrów technicznych dróg.

Podsumowanie

Wytyczne WR-D-11-1 stanowią fundament planowania sieci drogowej w Polsce. Dokument porządkuje zależności pomiędzy funkcją, strukturą i standardem technicznym dróg. Choć wytyczne mają charakter dobrowolny, ich znaczenie merytoryczne w procesach planistycznych i projektowych jest kluczowe.

Wykaz opracowań powołanych i zasoby dodatkowe

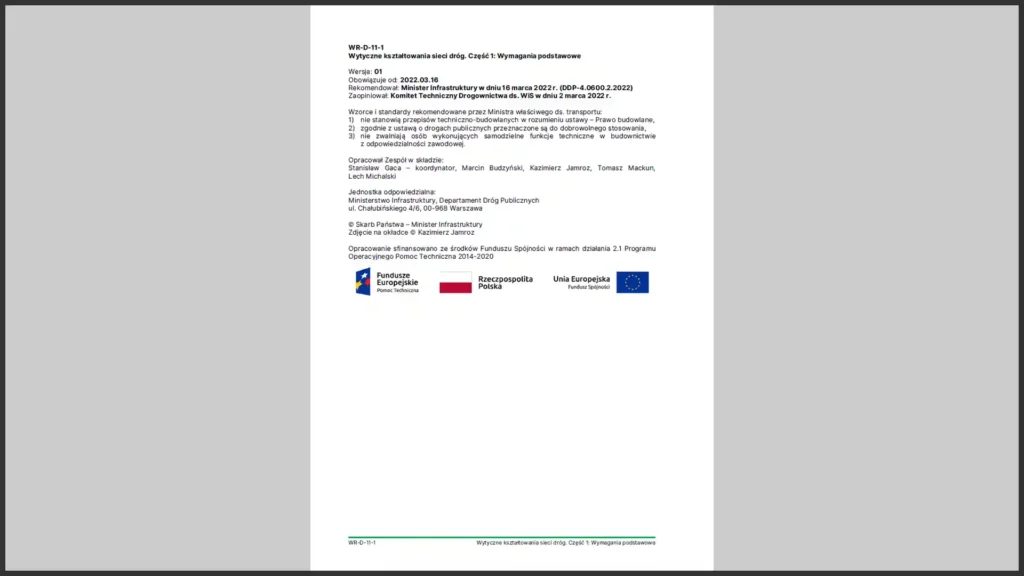

• Zespół opracowujący: Stanisław Gaca (koordynator), Marcin Budzyński, Kazimierz Jamroz, Tomasz Mackun, Lech Michalski.
• Koordynator: Stanisław Gaca.
• Pobierz Oficjalny Dokument: Pobierz WR-D-11-1 ze strony Ministerstwa Infrastruktury

W procesie planowania sieci drogowej zgodnie z WR-D-11-1 należy uwzględniać powiązane akty prawne oraz dokumenty planistyczne.
